DÓPERA STAIRS
MONTERING KVARTSVINGSTRAPPE
Hjælp til montage af Dópera kvartsvingstrappe

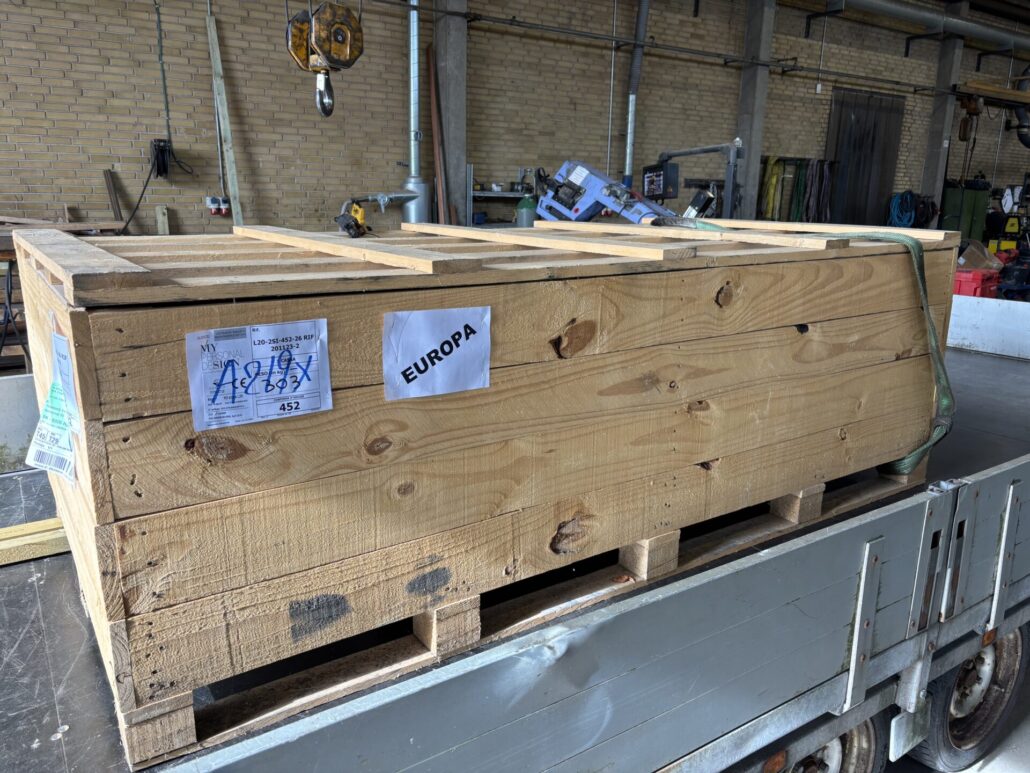

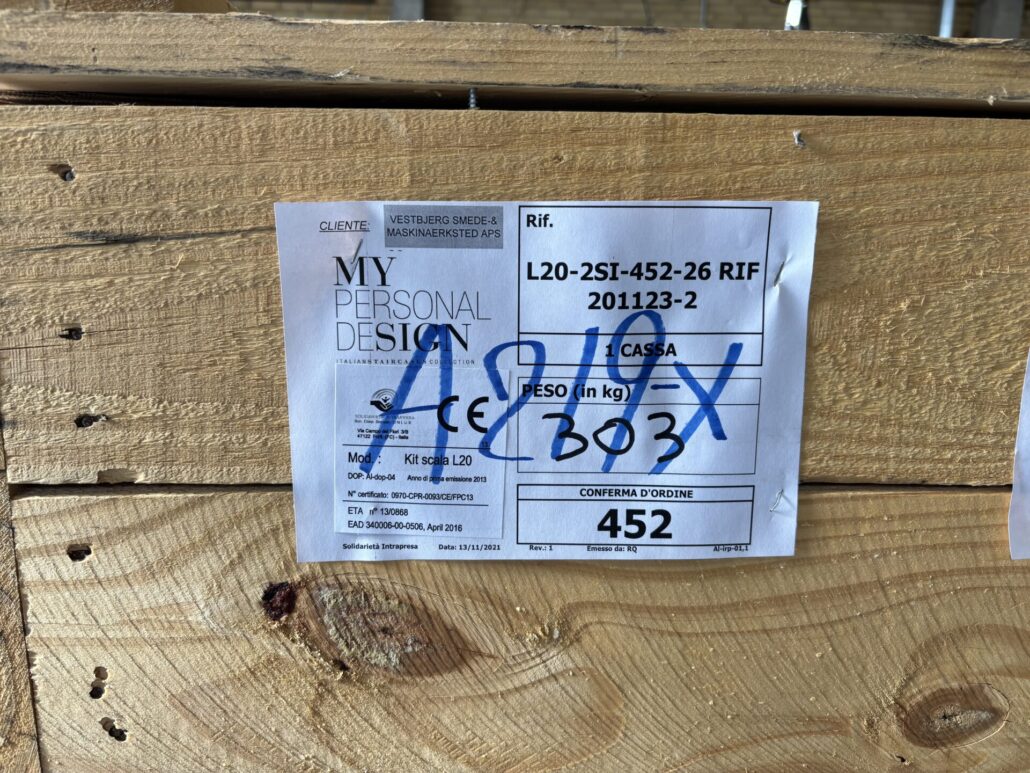

Modtagelse af trappe
Når du modtager din Dópera kvartsvingstrappe, skal du kontrollere at pakken er uden skader.
Hvis der er synlige skader på pakken, skal du lave en anmærkning på fragtbrevet. Det er vigtig at du laver en anmærkning om skaden på fragtbrevet, inden du underskriver fragtbrevet.
- Montering kvartsvingstrappe
Opbevaring af kvartsvingstrappe inden montage
Når trappen er vel ankommet, skal trappen opbevares tørt og tempereret indtil du skal i gang med monteringen af kvartsvingstrappen.

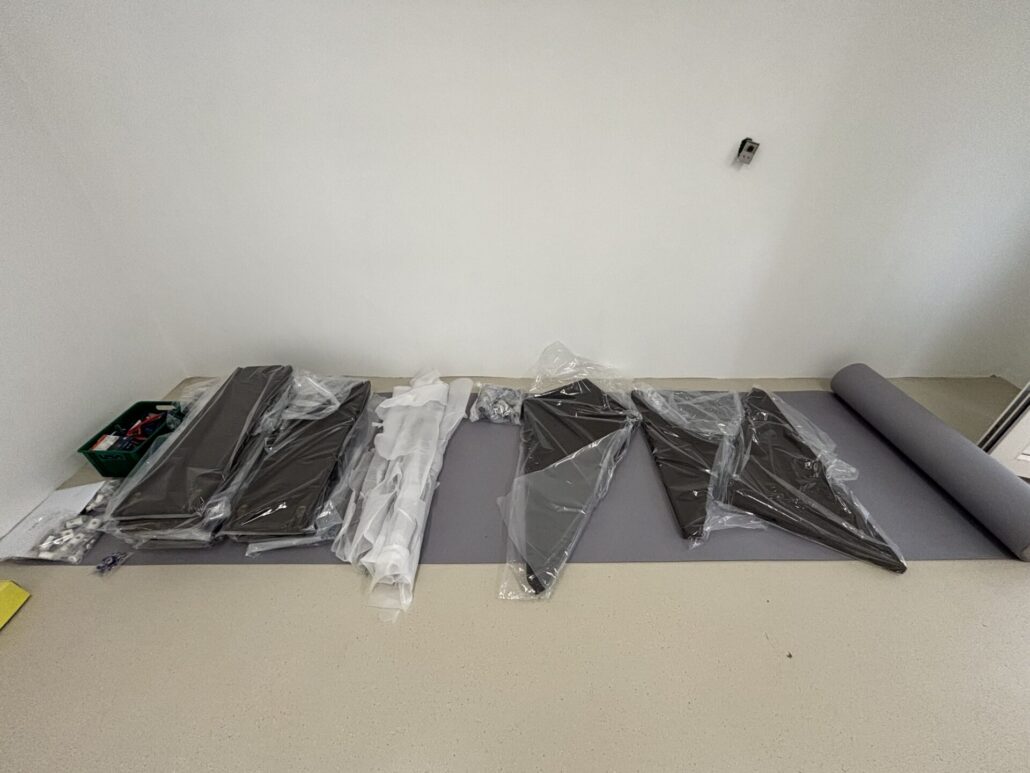

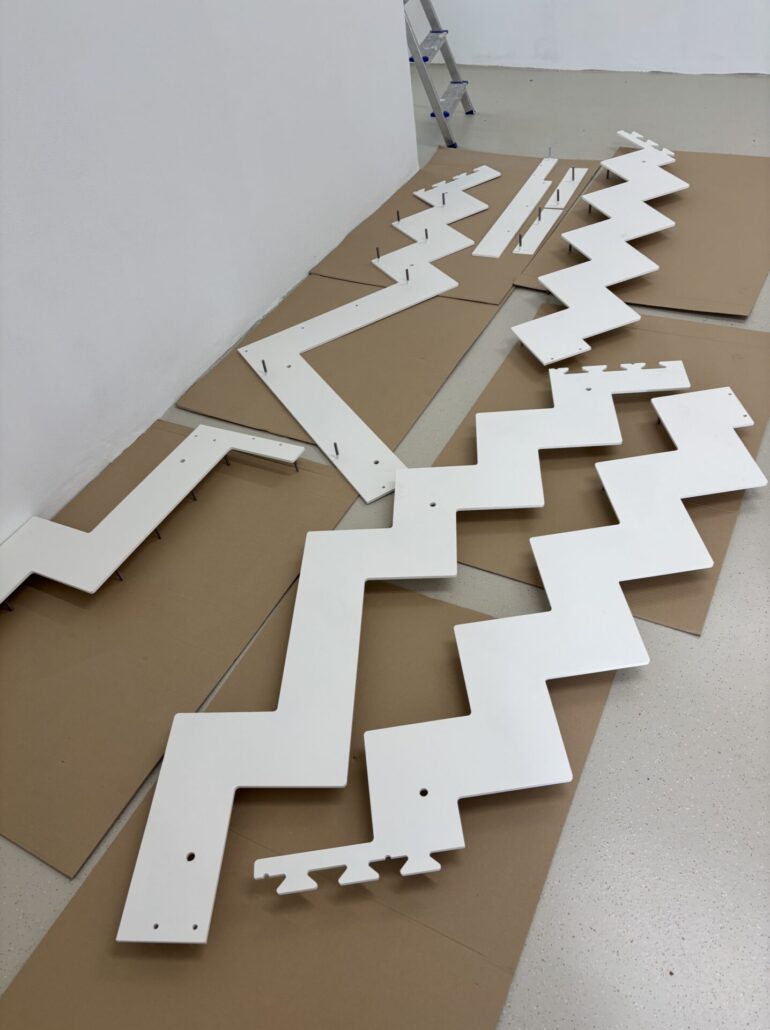

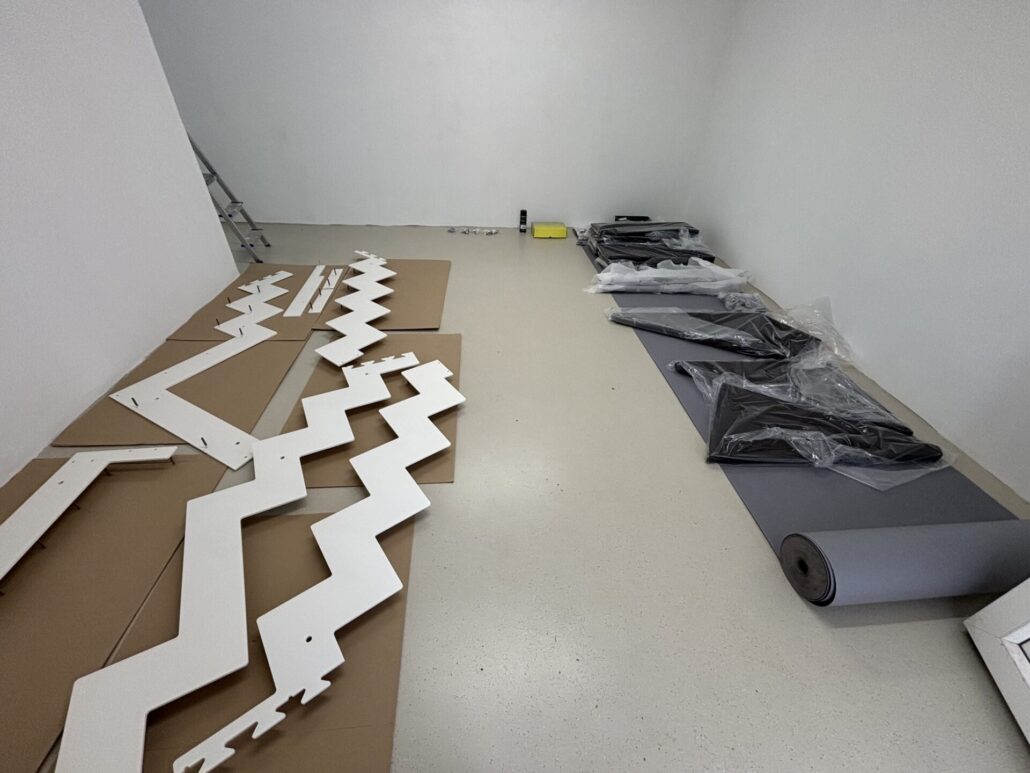

Udpakning af kvartsvingstrappe
Alle dele pakkes ud, så det er nemt og overskueligt.
Trappetrin og træhåndlister
Trappevanger
Kuvert med dokumenter – Skal gemmes i trappens levetid
Vedligeholdelses sæt til trætrin og trappevanger
Kontrol af det leverede
Når alle dele er pakket ud, er det tid til at kontrollere om alle dele er leveret.
Til kontrollen skal du bruge følgeseddel som er med i pakken. Følgeseddel ligger i den hvide kuvert.
Hvilke papirer bliver der leveret sammen med Dópera Kvartsvingstrappe

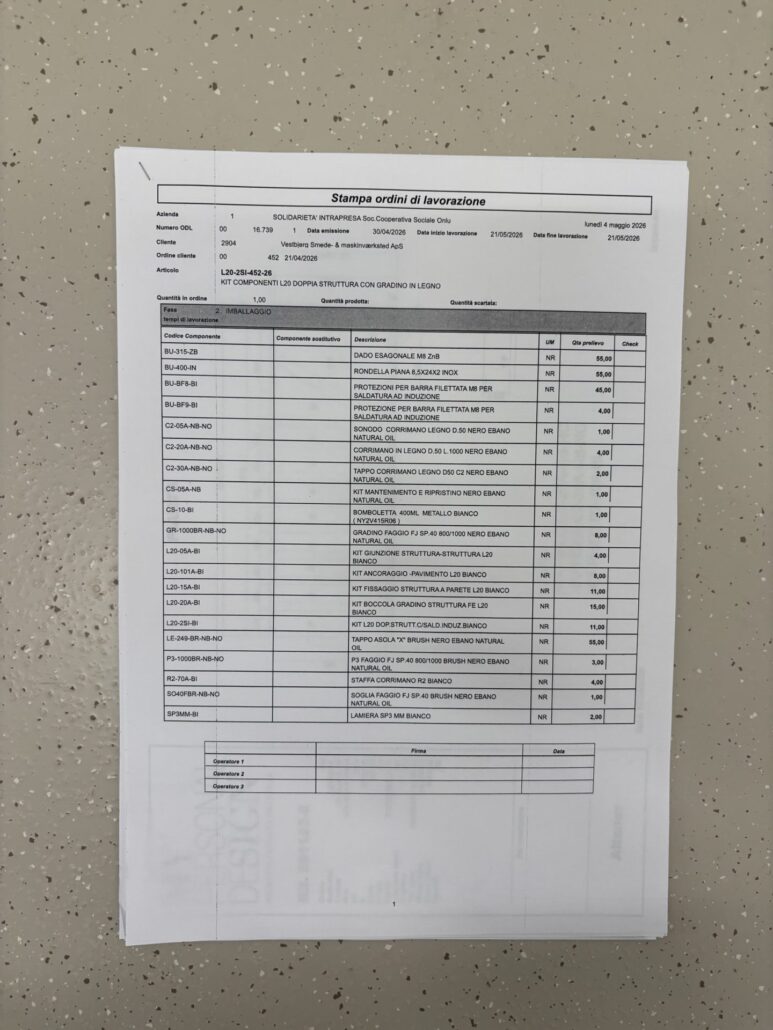

Følgeseddel

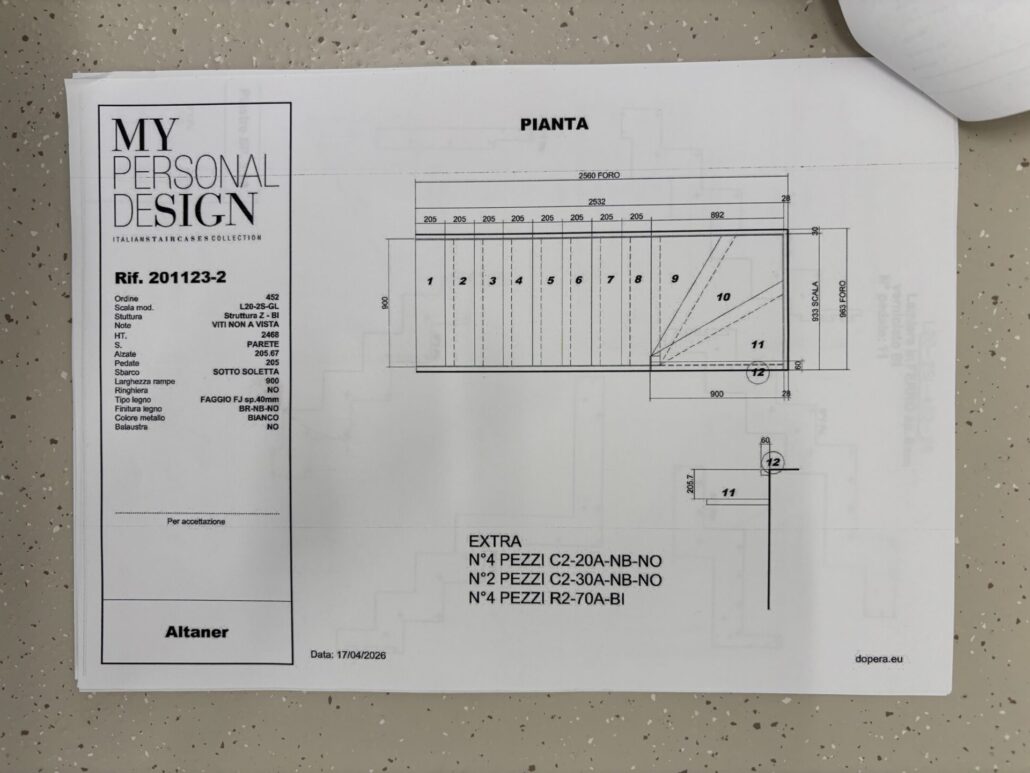

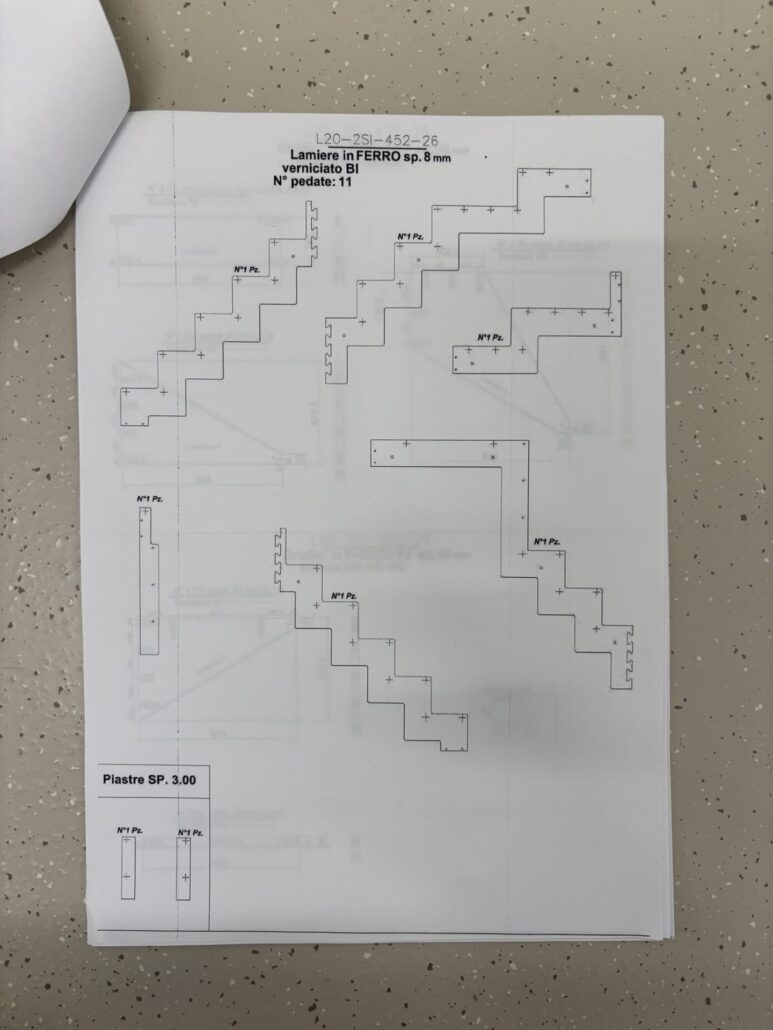

Tegninger af trappen

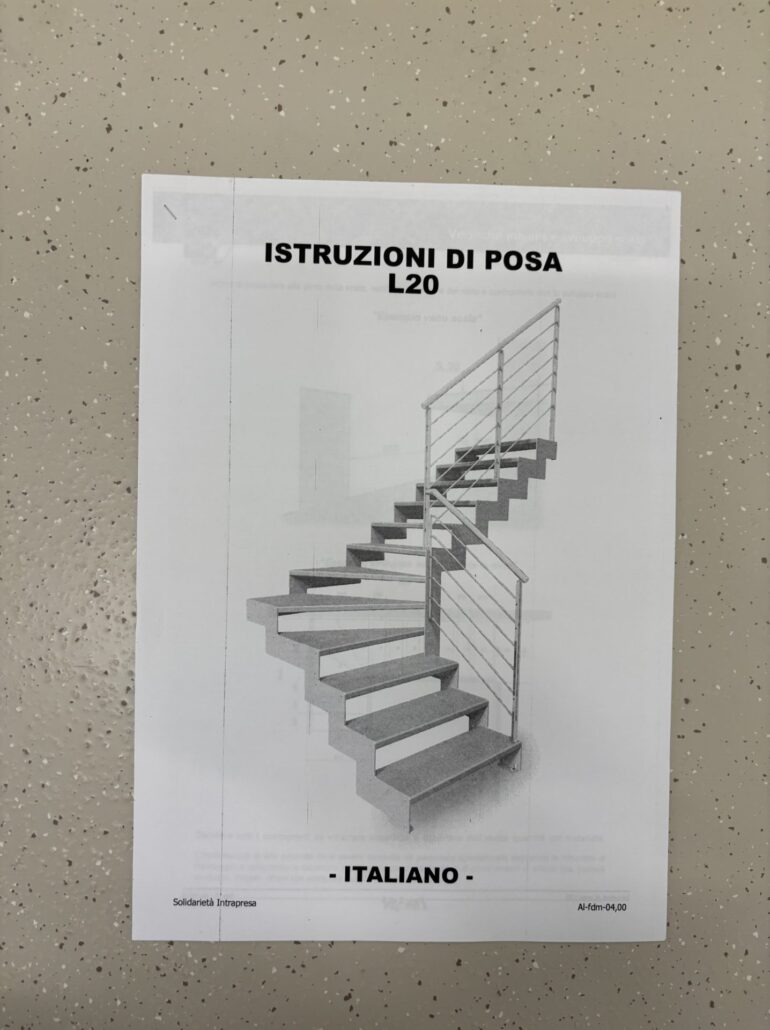

Monteringsvejledning kvartsvingstrappe – papirform

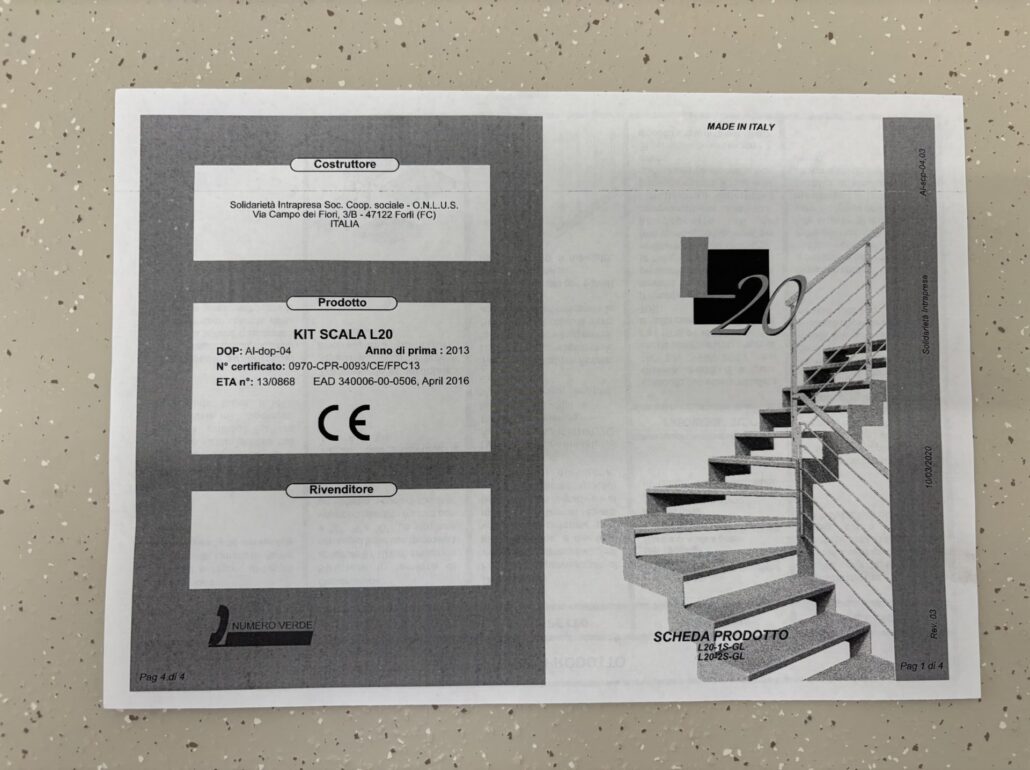

CE dokument – ETA

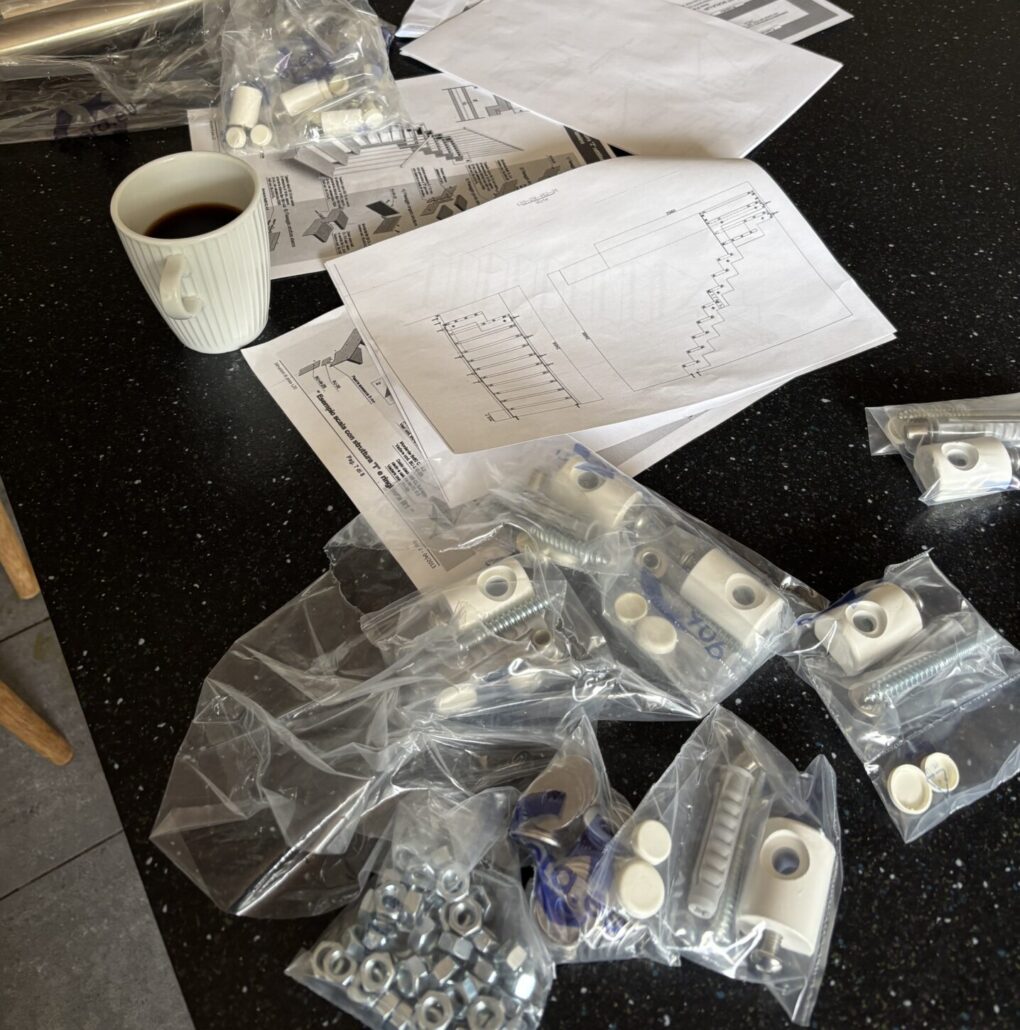

Læs monteringsvejledning INDEN montage af trappen
Du skal give dig god tid til at læse monteringsvejledning og studere tegningerne INDEN montage.
Din Dópera kvartsvingstrappe er kompliceret håndværk. Men det betyder ikke at det er kompliceret at montere trappen.
Kvartsvingstrappen bliver leveret med alle beslag og skruer, som du skal bruge til montage.
Nu er du klar til montering af kvartsvingstrappen

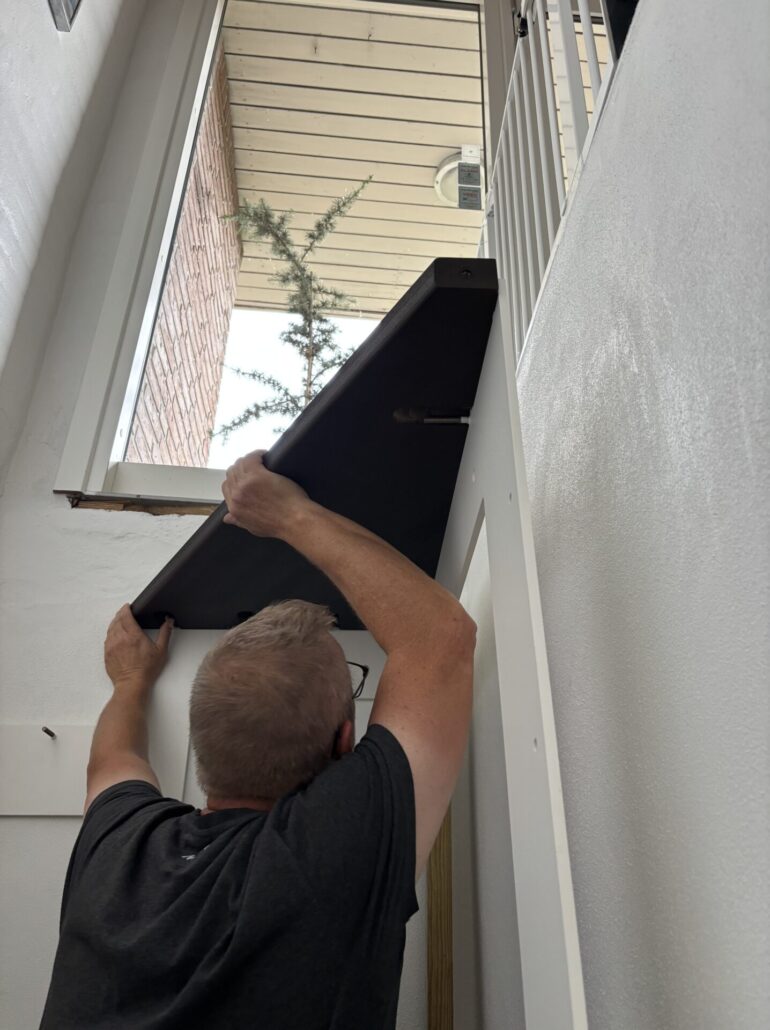

Montering af de første trappetrin
Når trappetrinene skal monteres, er det vigtig at danne sig et overblik over de leverede trin.
Trappetrin kan identificeres ved hjælp af medsendte monteringsvejledning eller medsendte tegningsliste af trappetrin.
Alle trin har forskellige kendetegn. Det kan være skruehuller i trappetrin. Det kan også være monteringsmetode, eller antal af monteringsbeslag.

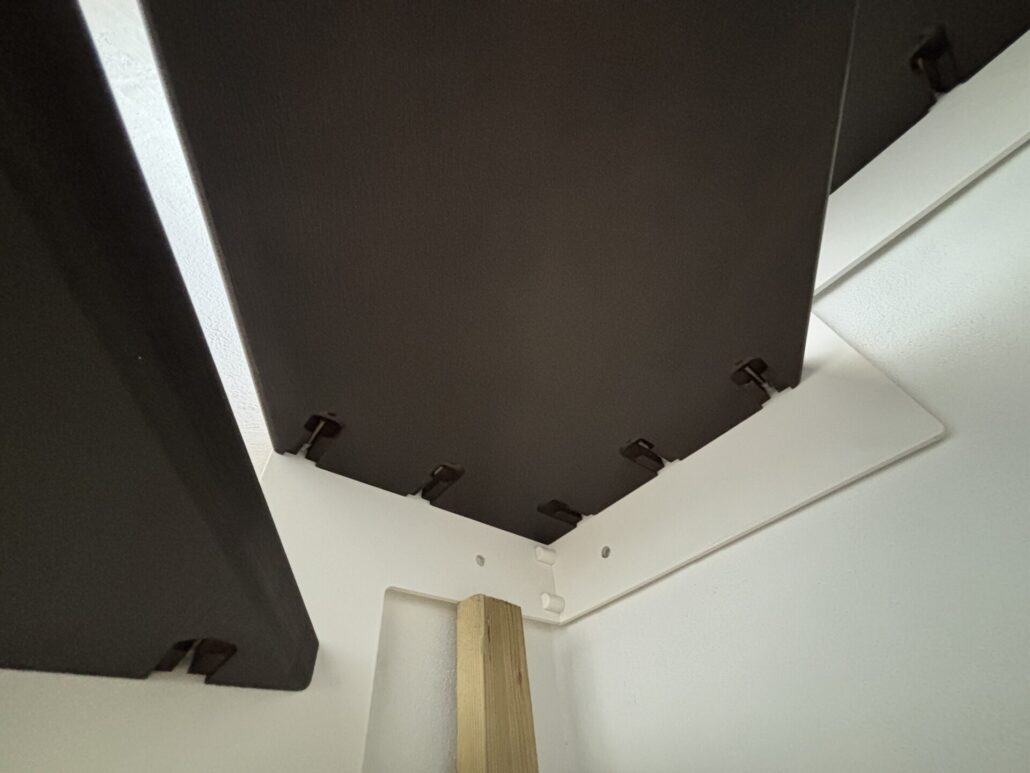

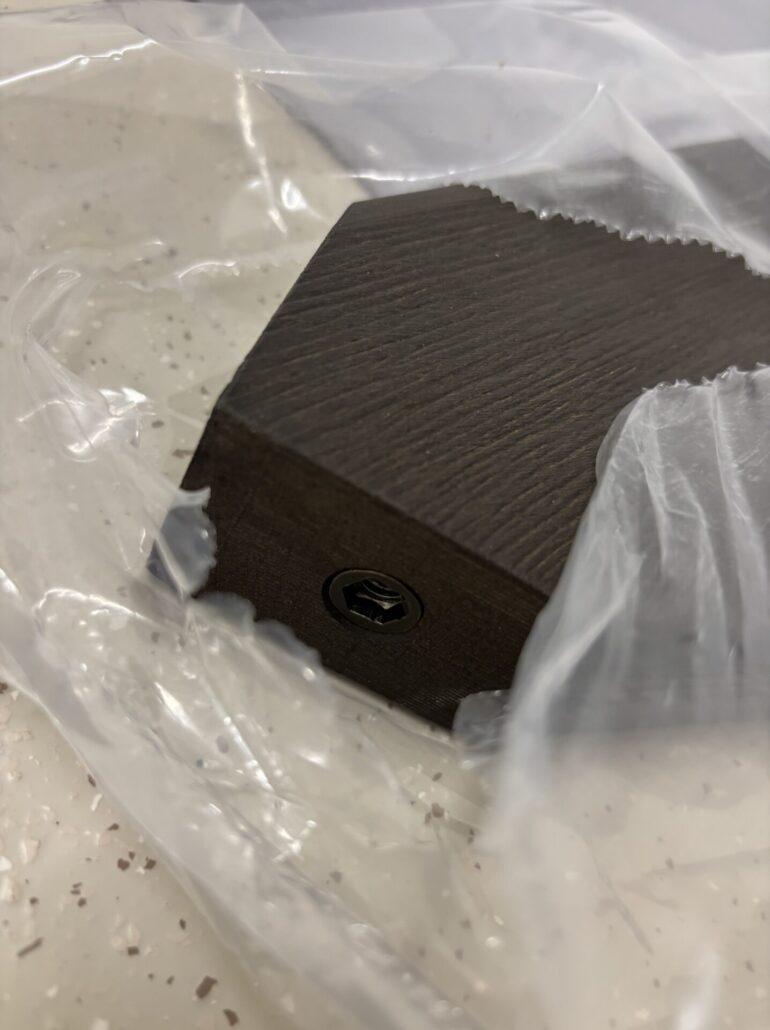

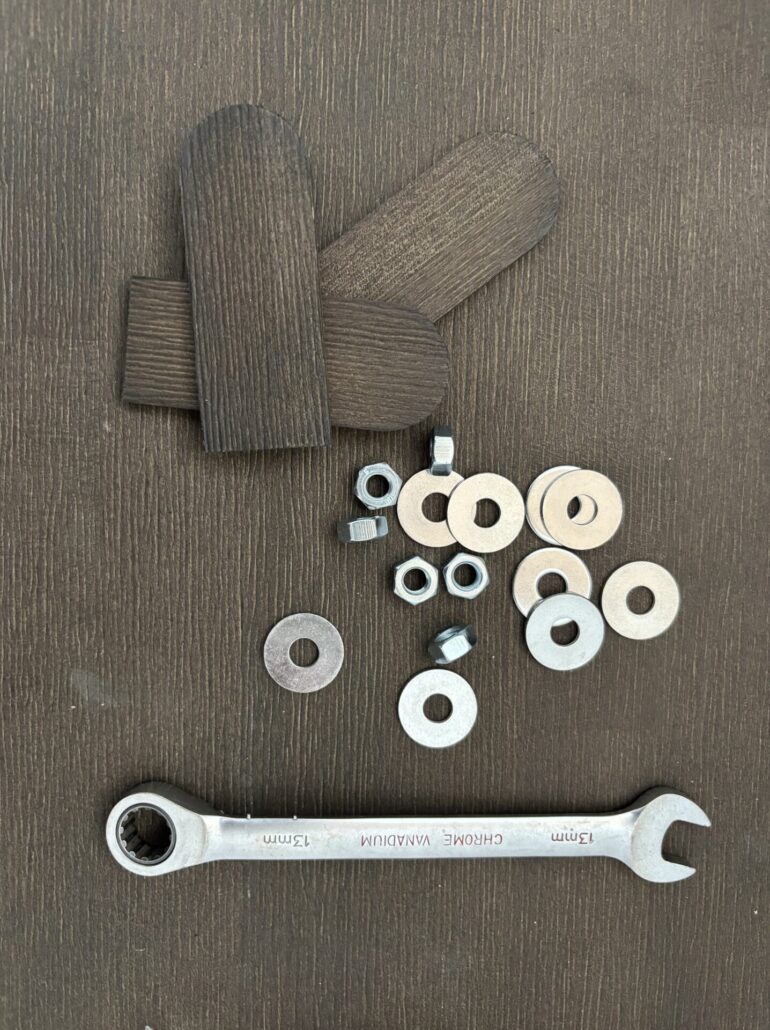

Montagedele til montering af trappetrin med usynlige skruer.
- Skiver
- Møtrikker
- Afdækning til montagehuller
- 13 mm skraldenøgle
For at få styr på trappen, kan man med fordel begynde at montere nogle af trappetrinene.

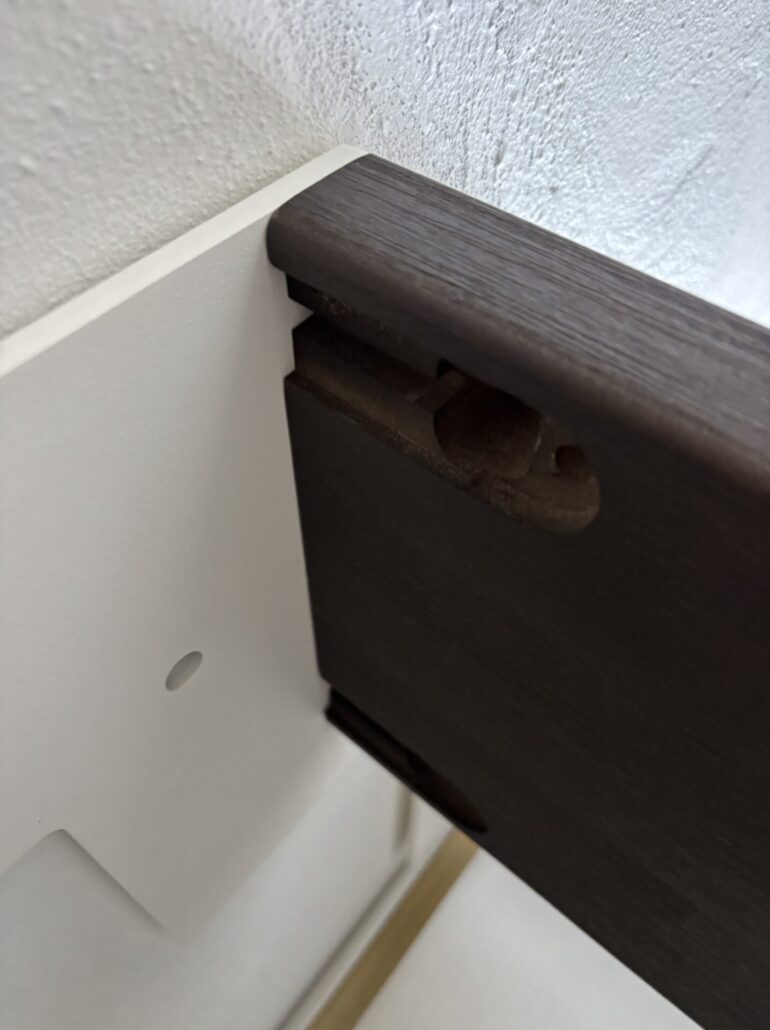

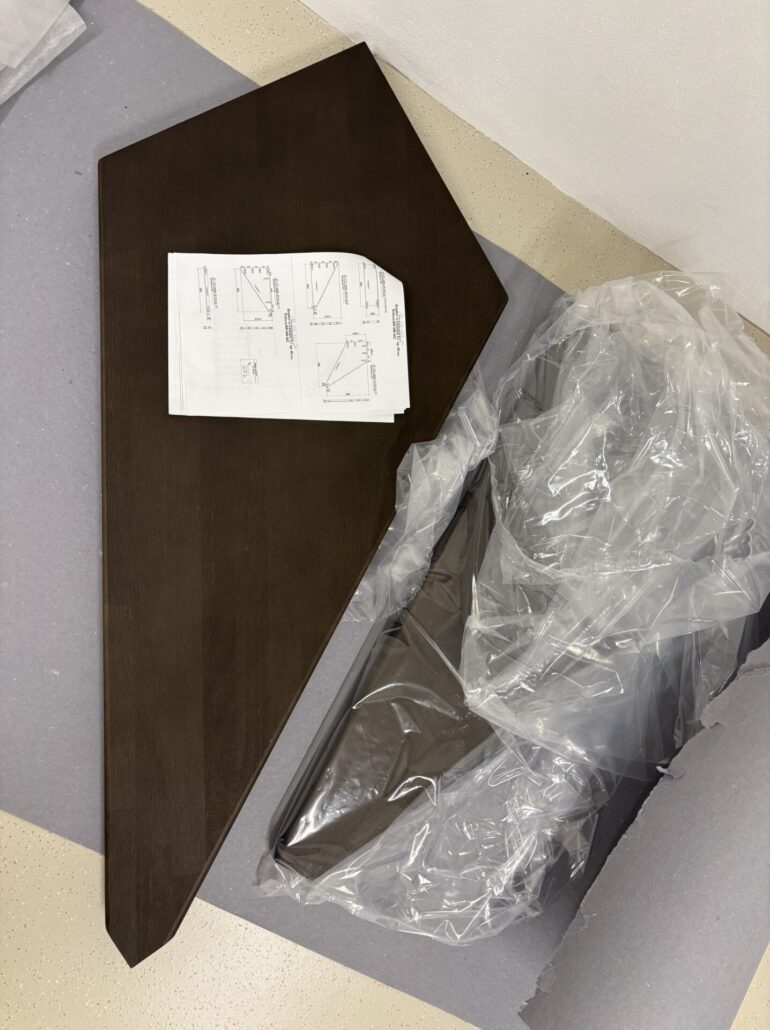

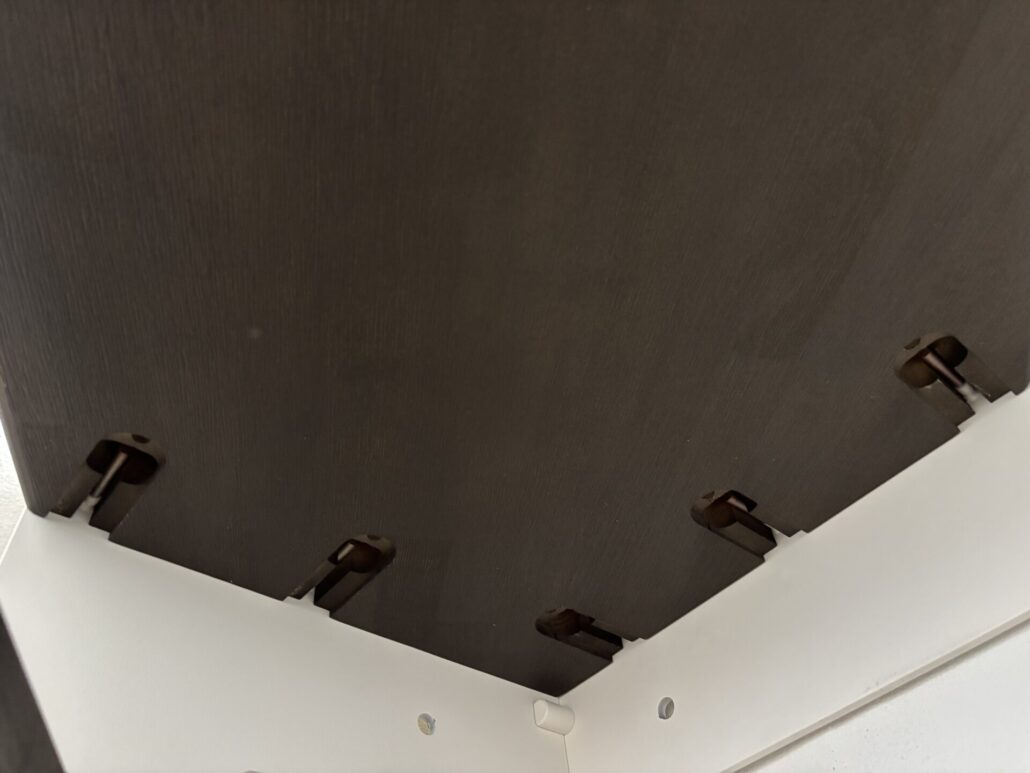

Trappetrin til kvartsvingstrappe

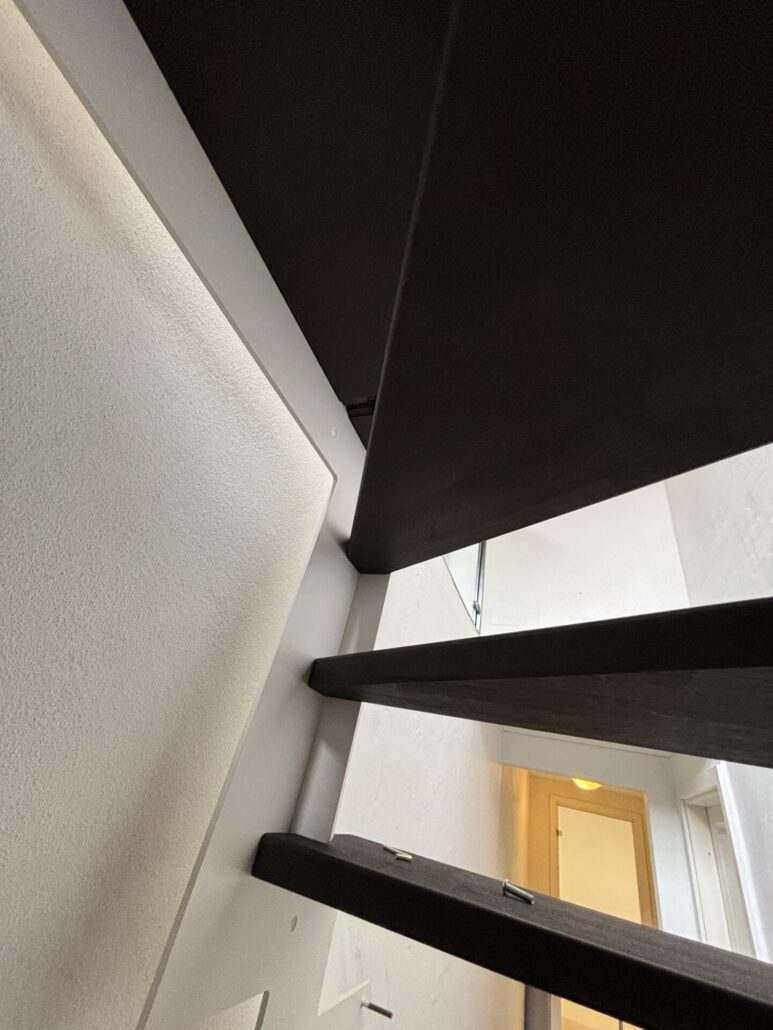

Samling af trappehjørne

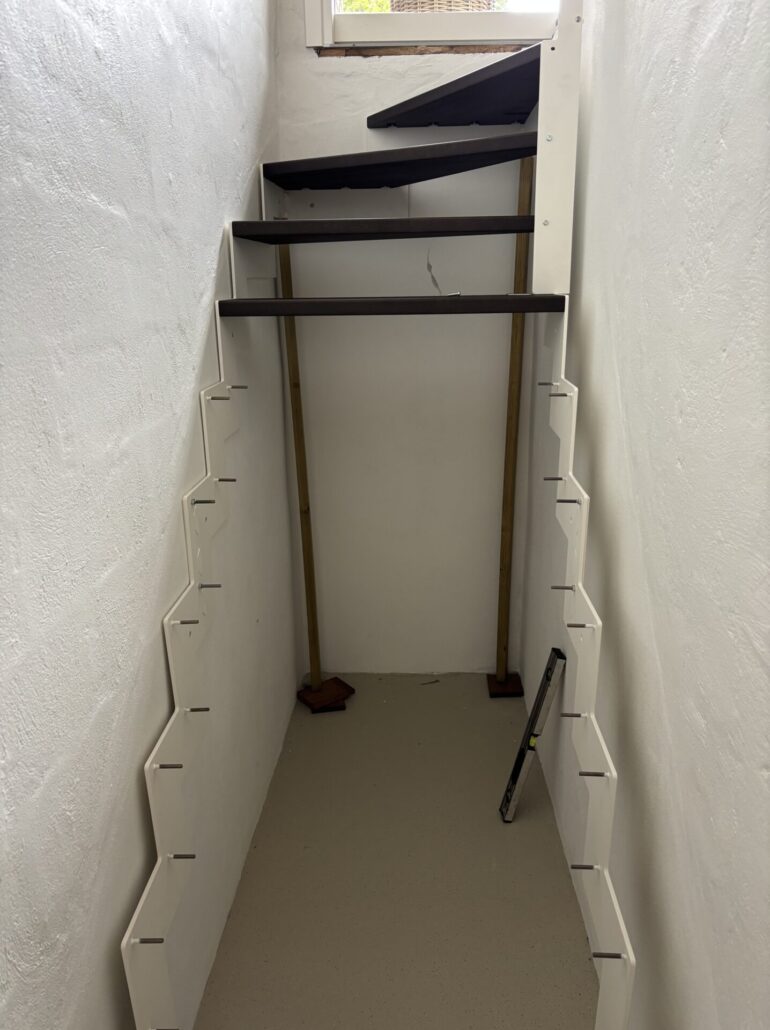

De første trin er monteret, og trappen er klar til at komme i vatter og lod.

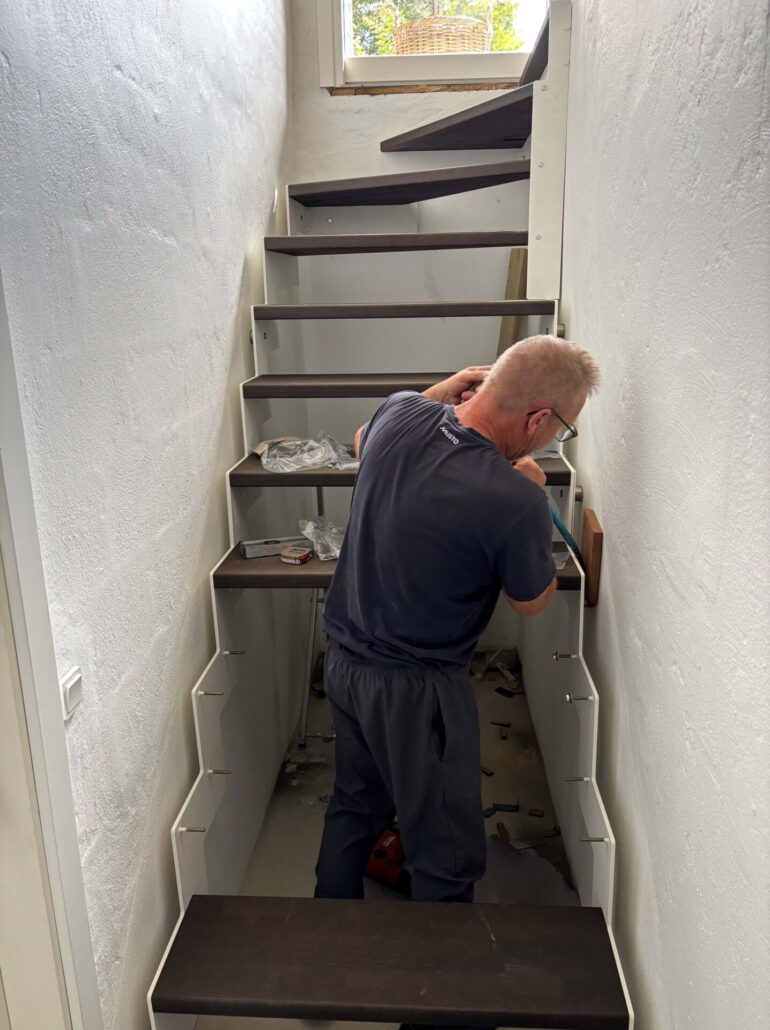

Montage af ståldele

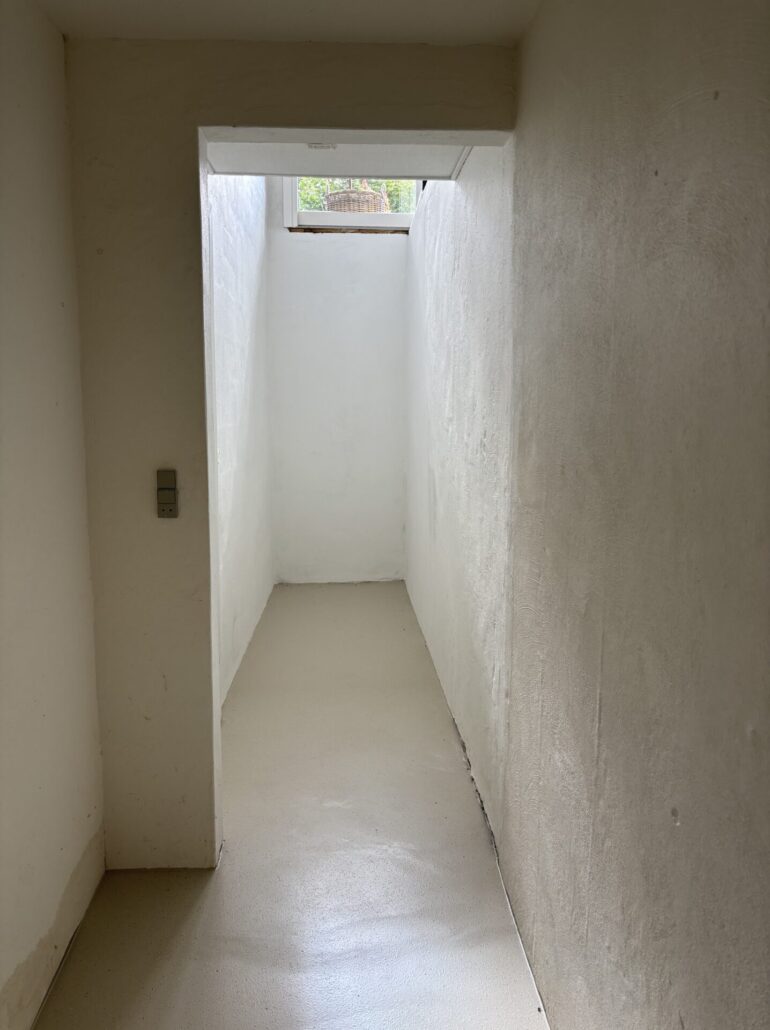

Trappe som monteres her er leveret med usynlige skruer. Valget faldt på usynlige skruer, da kvartsvingstrappen skal monteres i et meget smalt trapperum,. Hvilket betyder at det ikke er muligt at sætte skruer i trinene uden på trappevangerne.

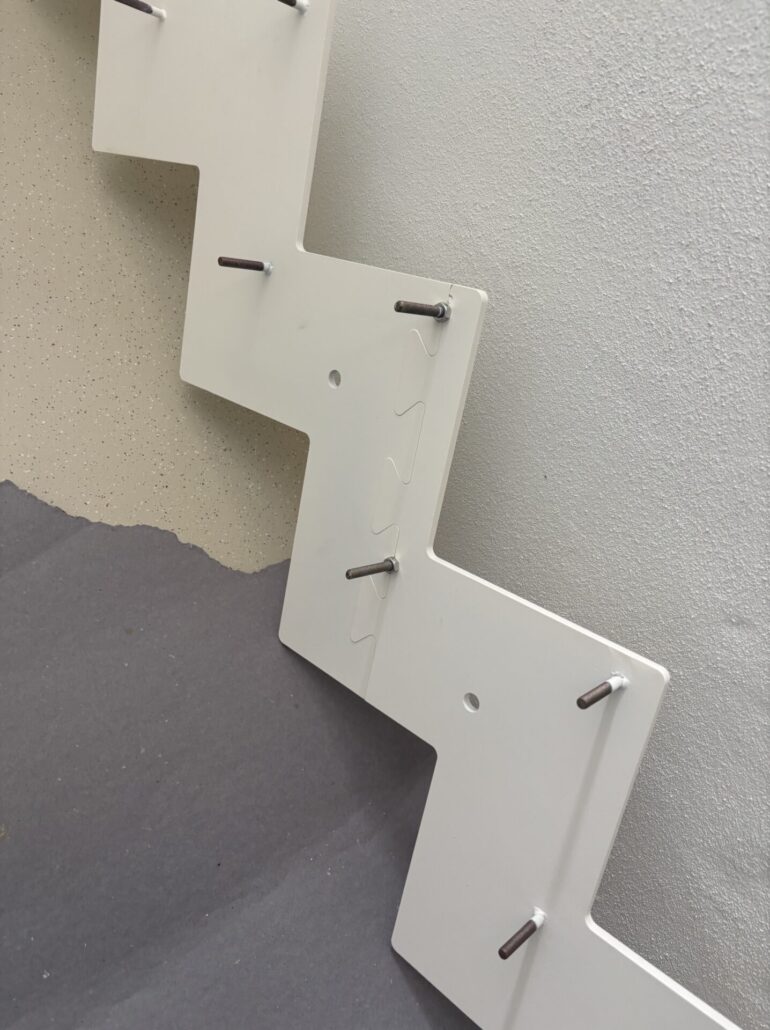

Trappevangerne leveres i flere dele og skal samles.
Når trappevangerne er løftet på plads, kan du understøtte med træ eller andet værktøj, der kan bruges som understøtning.

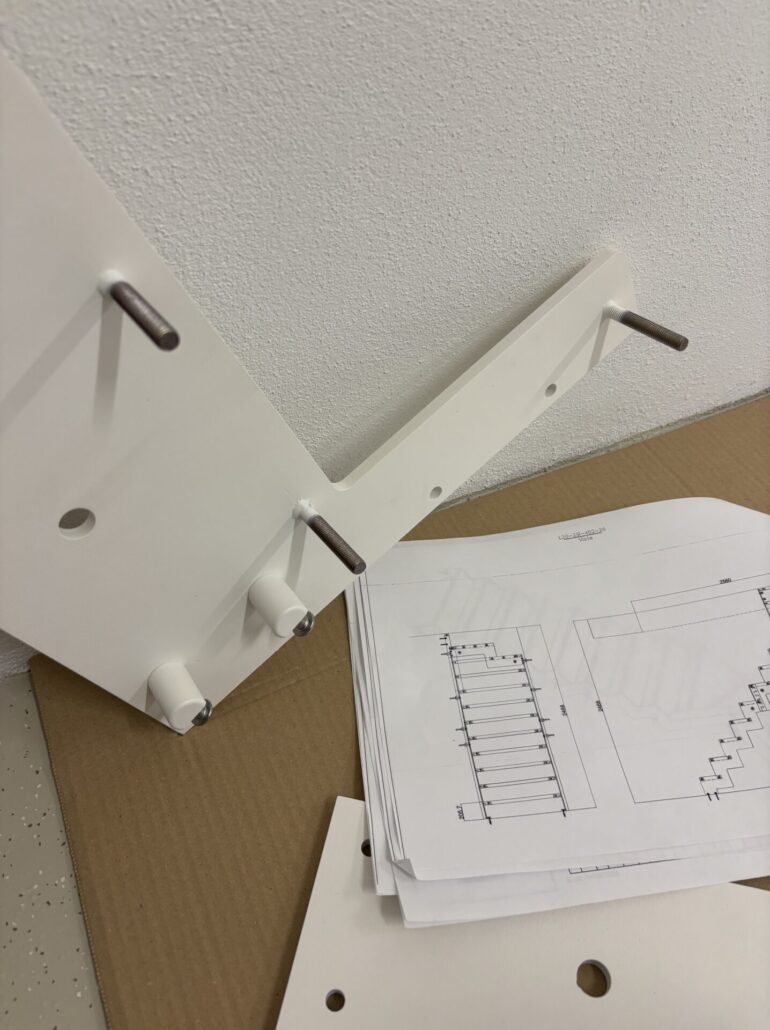

Nogle af samlebeslagene, er nemmest at montere inden ståldelene sættes sammen.
Du kan bruge tegningen til at se, hvor beslagene skal monteres.

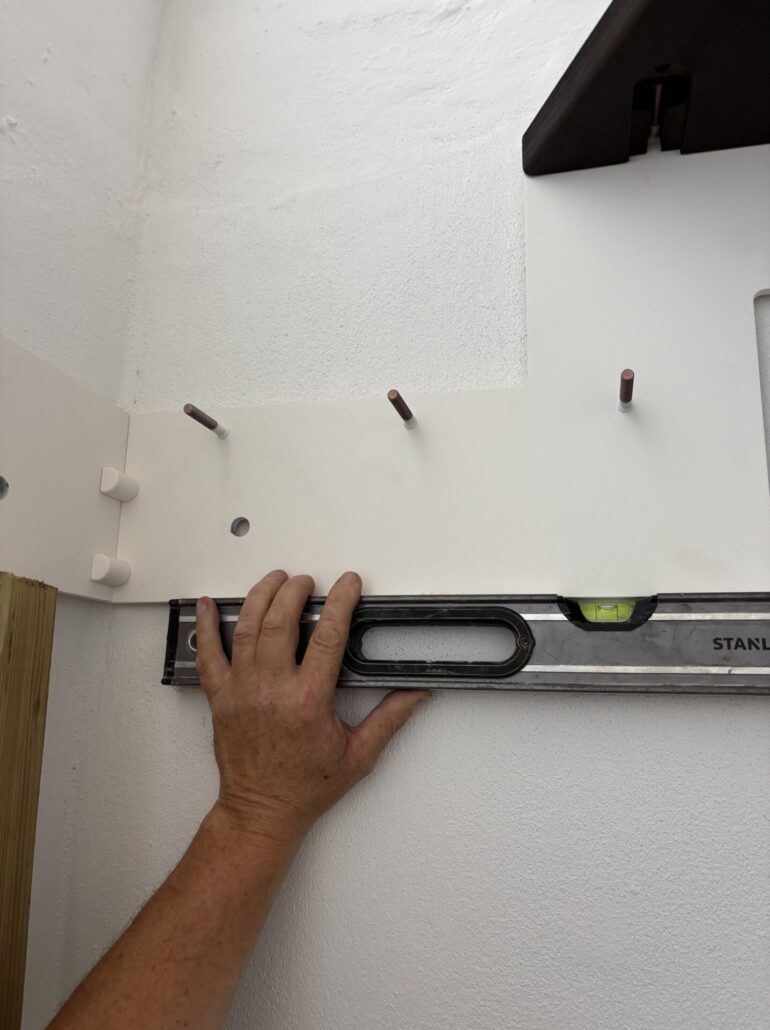

Inden ståldelen monteres i væggen, skal du sikre dig at trappevangerne er i vatter.

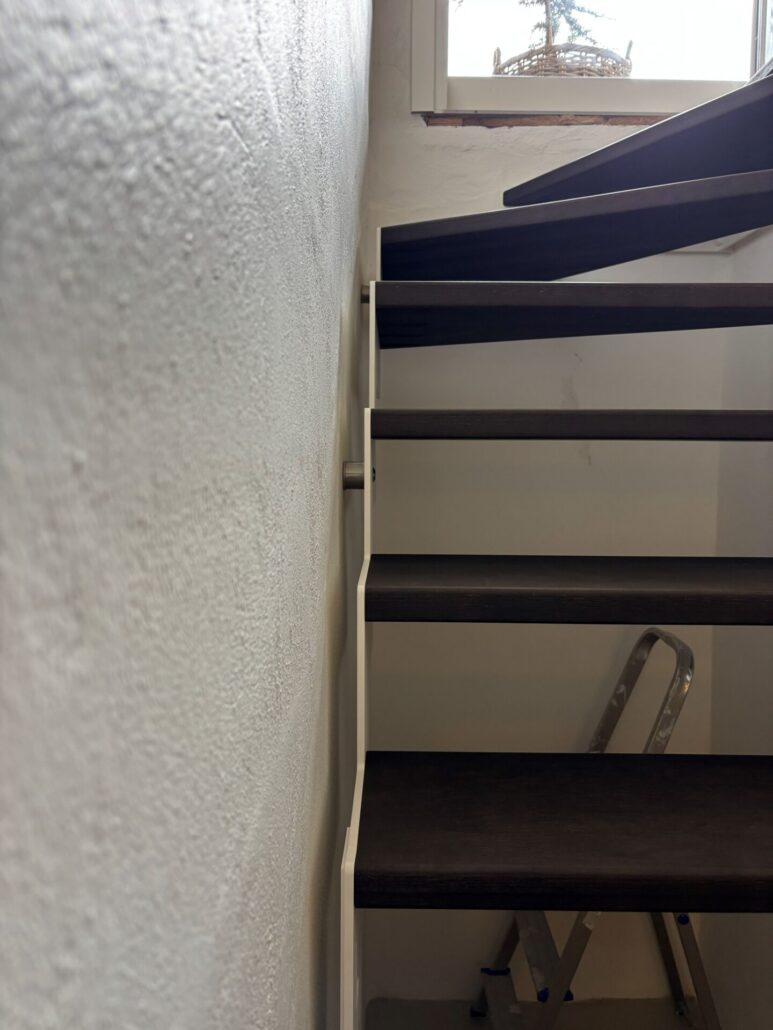

Vægmontering af trappevanger

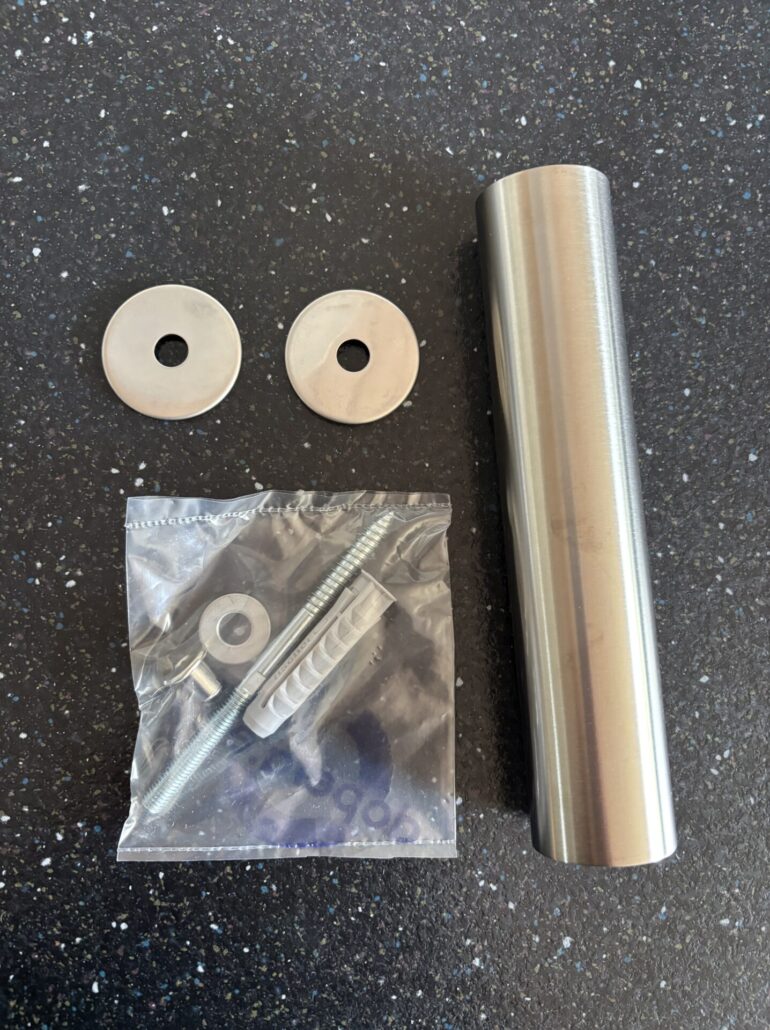

Trappevangerne leveres med forskellige typer af afstandsstykker – tilpasset den aktuelle trappe.
Trappen på billedet bliver leveret med rustfri afstandsstykker, der skal afkortes på mål.
På hvert afstandsstykke skal der monteres 2 stk. skiver/kapper.

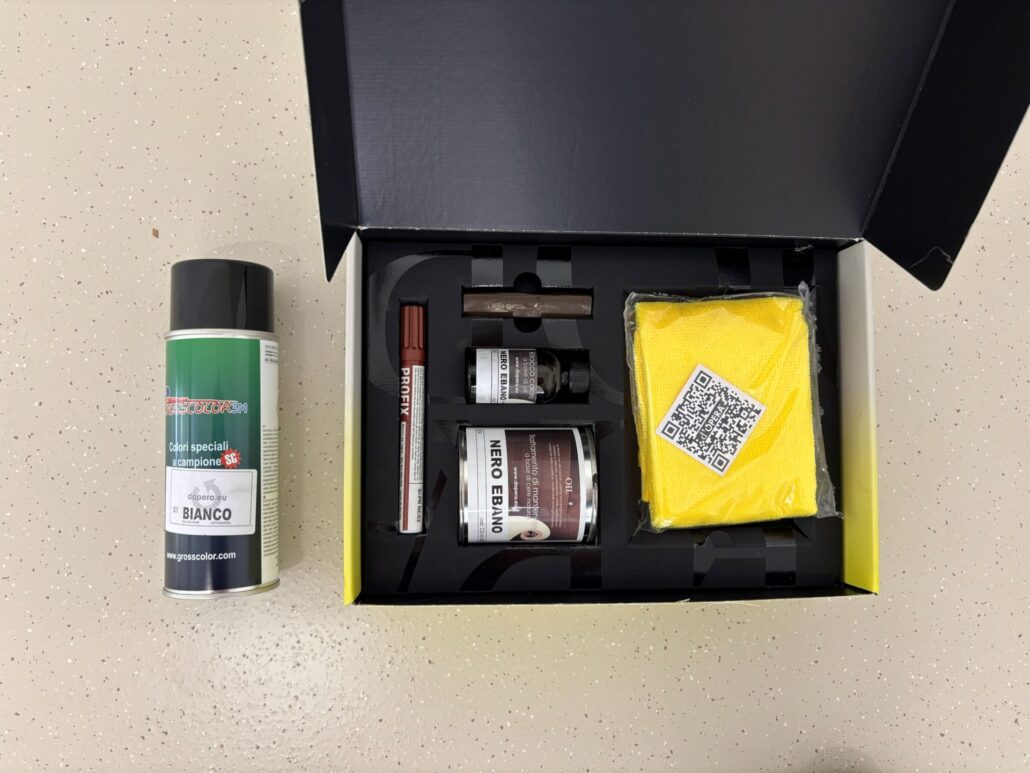

Vedligeholdelses sæt til trætrin og trappevanger
Sammen med trappen, modtager du et vedligeholdelses sæt til trætrin, træhåndlister og trappevanger.
Vedligeholdelses sæt til trætrin
Sættet indeholder:
- Hård voksstift
- Alkoholbaseret marker – Profix
- Olie med pensel – Ritocco colore
- Voks – Dåse
- Elektrostatisk klud – QR kodet til YouTube TRYK HER
- Sparaydåse med maling
Hvordan bruges vedligeholdelsessættet?
Den hårde voksstift bruges til at reparere større fysiske skader på trinnet, såsom egentlige huller, der f.eks. er opstået ved, at en genstand er faldet ned på trinnet. Ved at tage et lille stykke af voksstiften eller smelte den med en lighter kan hullet i trinnet udfyldes.
Hvis der med tiden opstår tegn på slitage, f.eks. på trinnets forkant, skal du først bruge den alkoholbaserede marker til at fjerne det beskyttende vokslag. Derefter påføres olien med penslen, der følger med farveflasken. Afslut ved at påføre voksen med den medfølgende elektrostatiske klud, så trinnet får en ensartet farve og en beskyttende overflade, der holder over tid.
Montering af håndliste
Håndlister skrues sammen med skruestifter.
Håndliste monteres 90 cm over trappe. 90 cm måles fra trinforkant til overkant håndliste.
Håndslisten skal følge trappens vinkel. Afmærkning på væg, kan foretages med malertape. Se vedlagte foto.
Håndliste forbores med lille bor, inden montage af endekappe.
Håndlisteholder monteres med rawplugs.

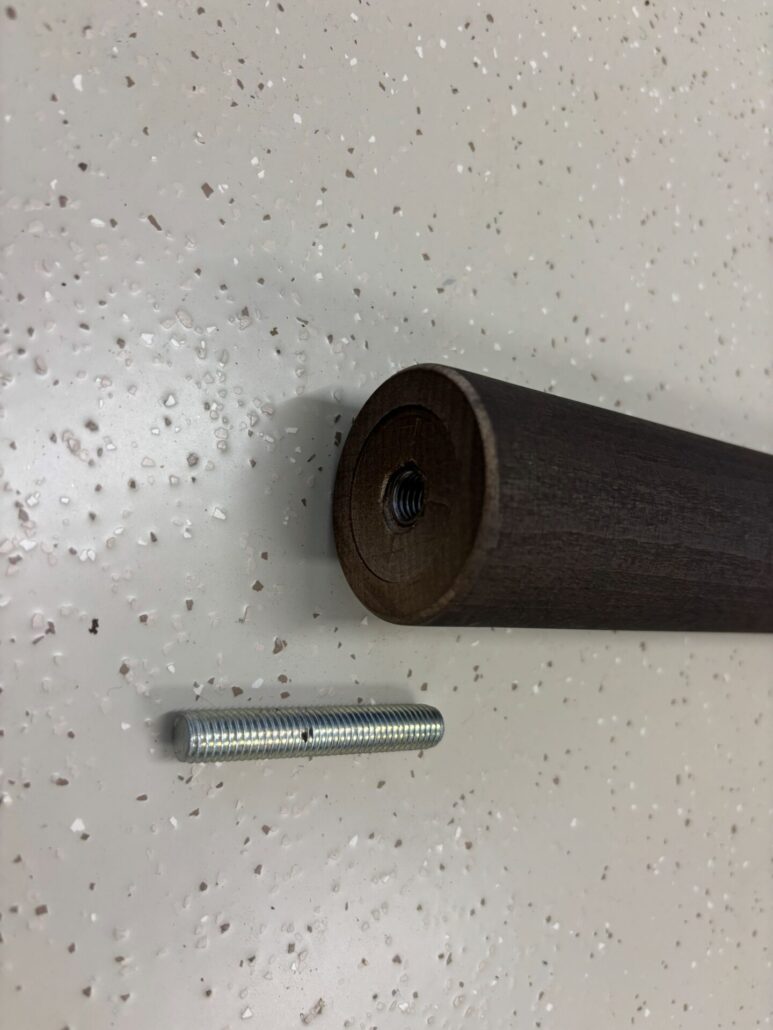

Skruestift til sammenspænding af håndlister

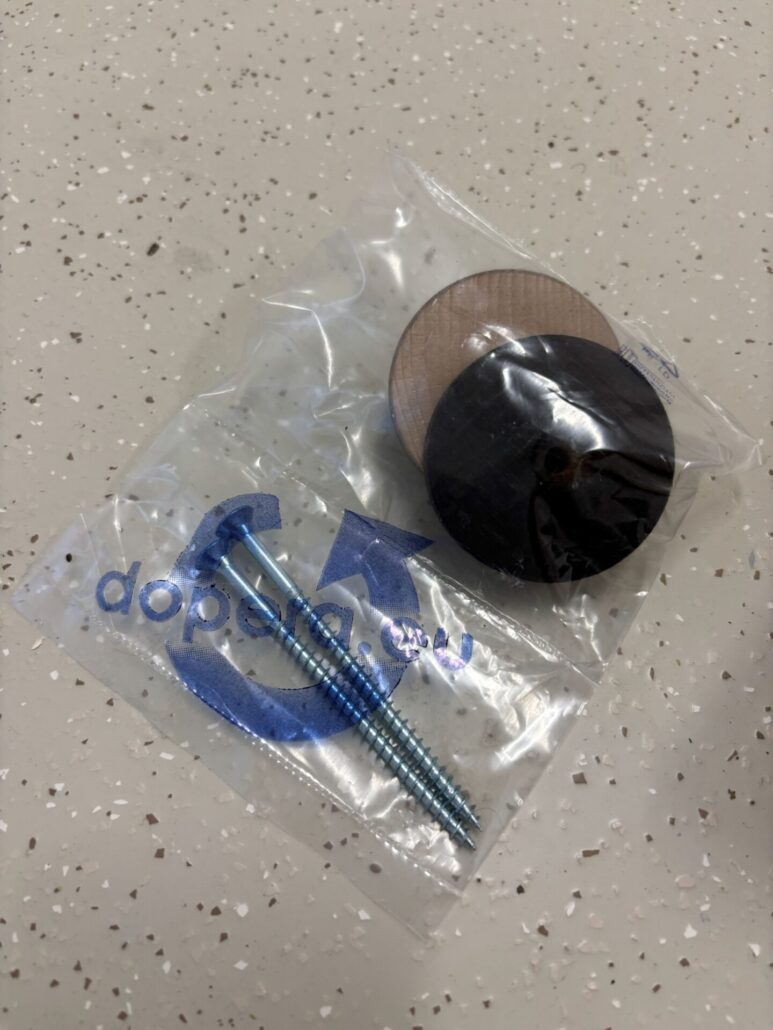

Endekapper i træ og skruer til endekappe for håndlister

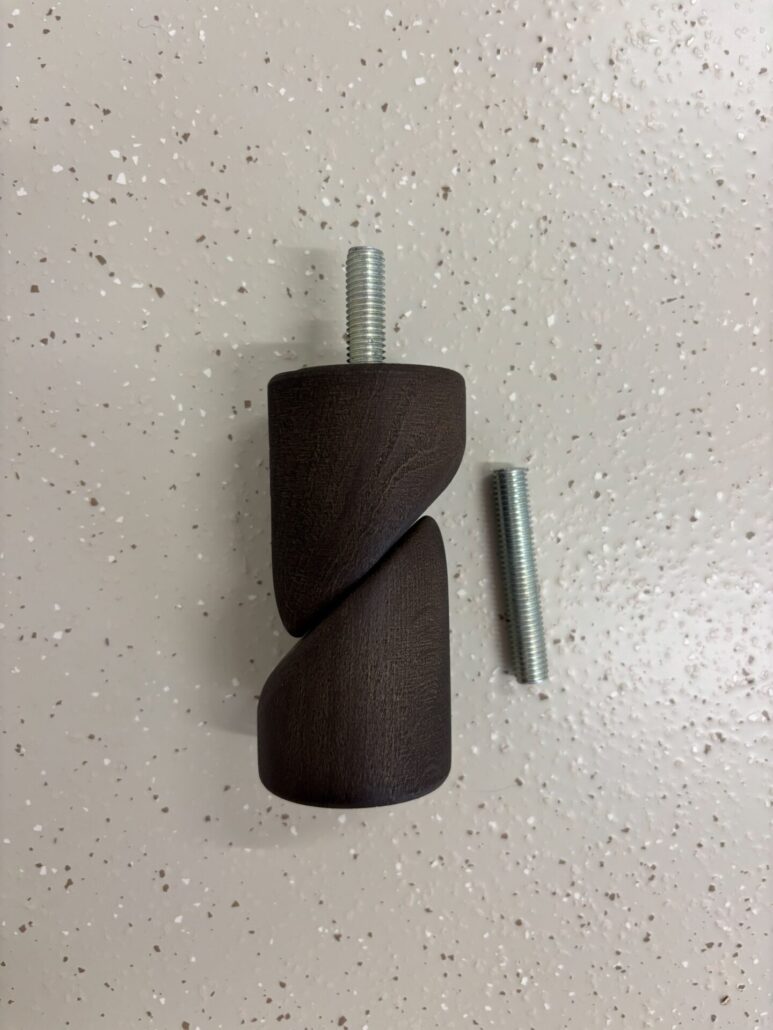

Justerbar håndliste

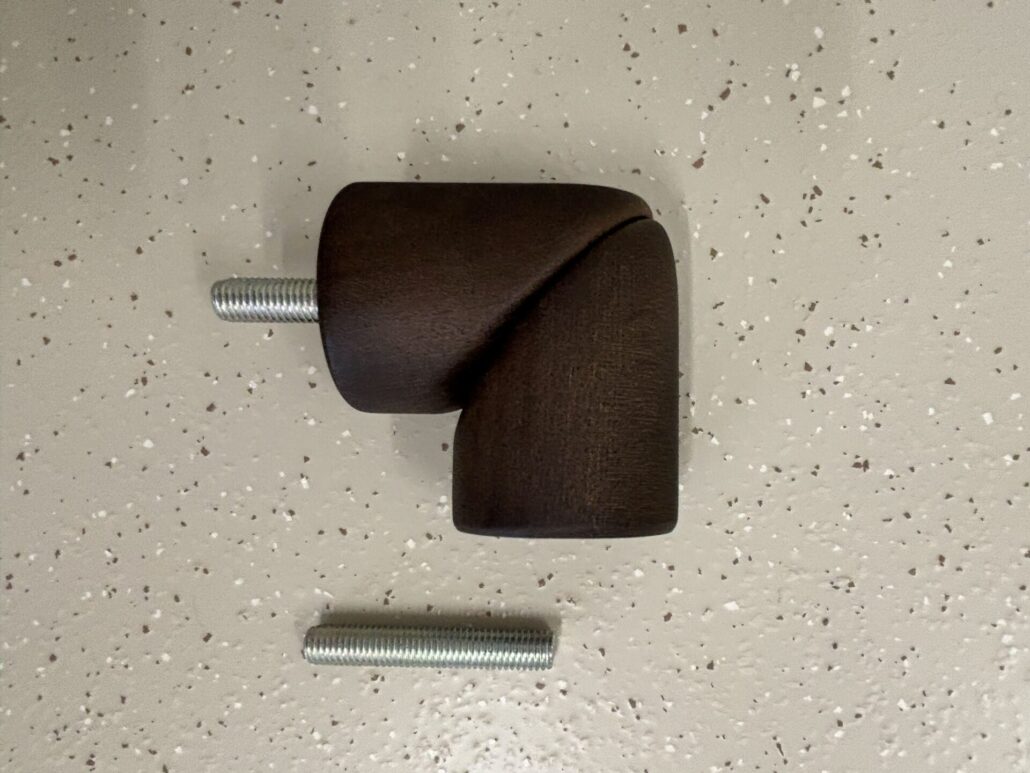

Justerbar håndliste – Vises med 90 graders bøjning

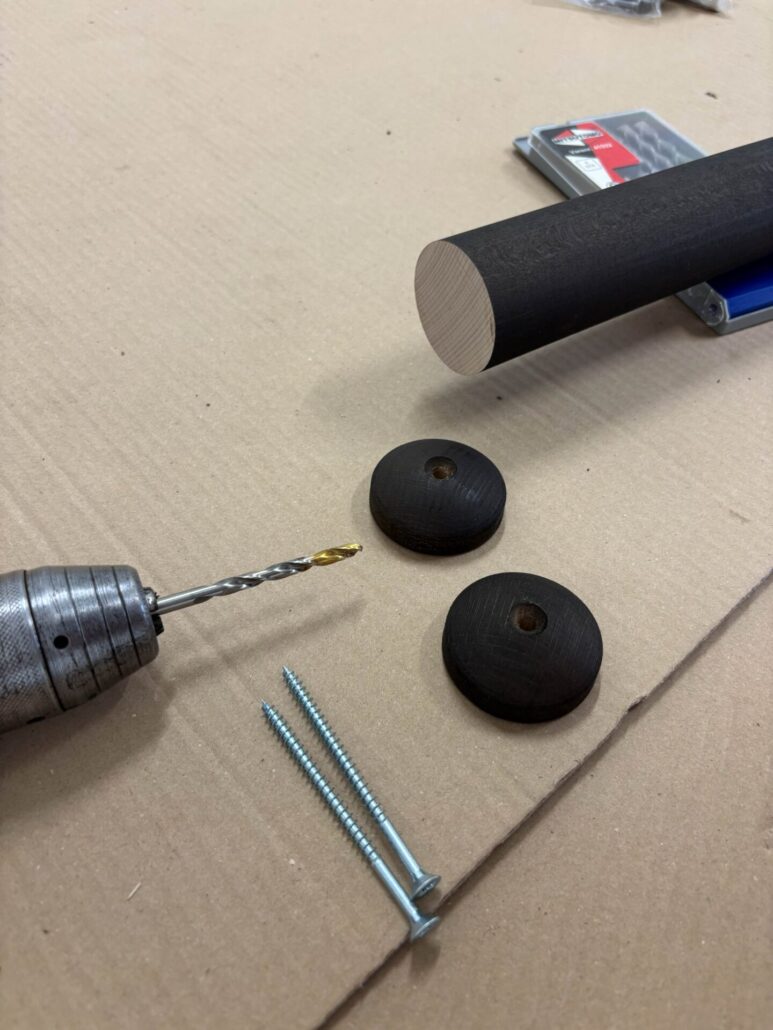

Håndliste forbores med lille bor, inden montage af endekappe

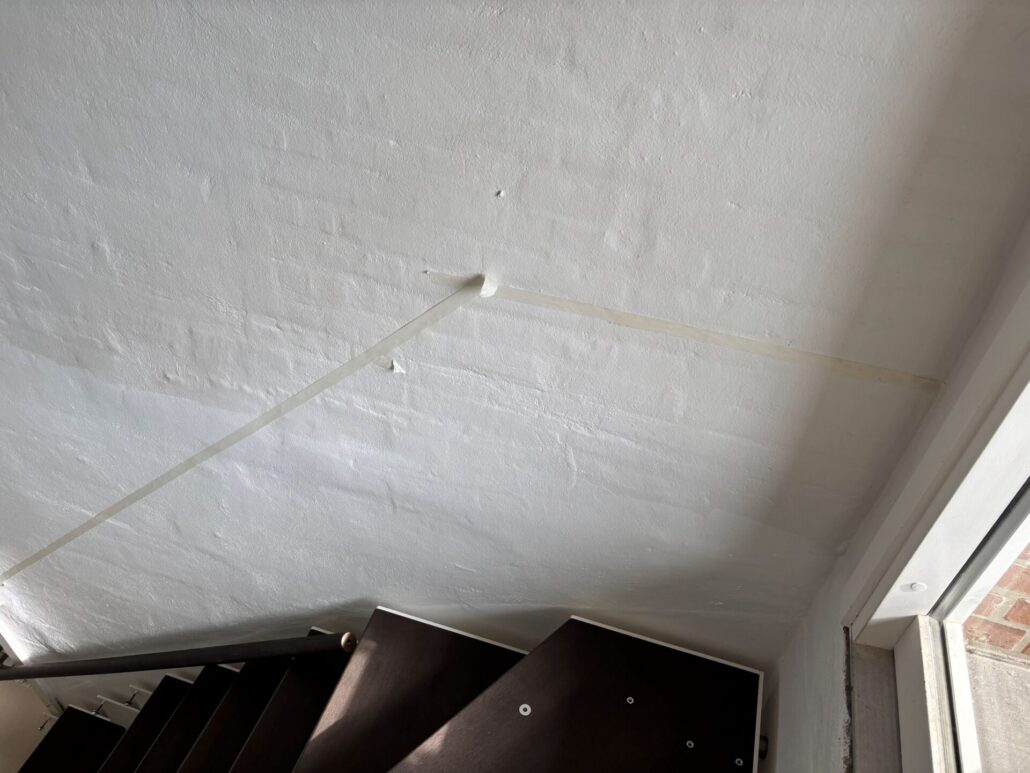

Afmærkning på væg med malertape
Håndlisteholder monteres med rawplugs

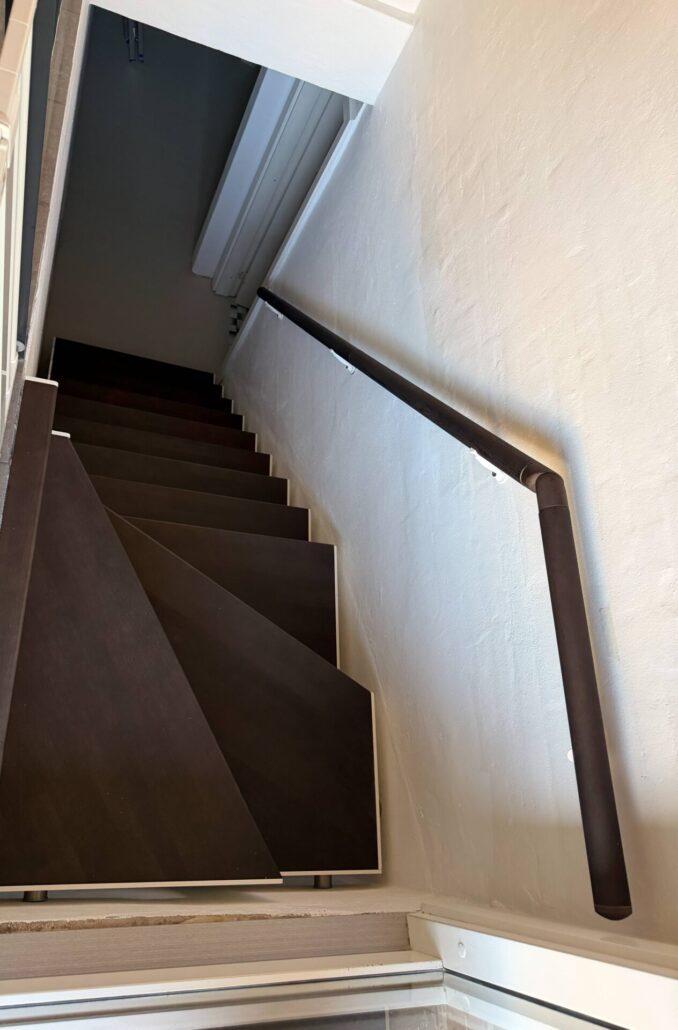

Færdigmonteret håndliste

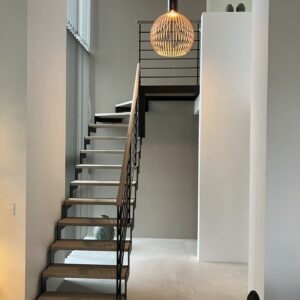

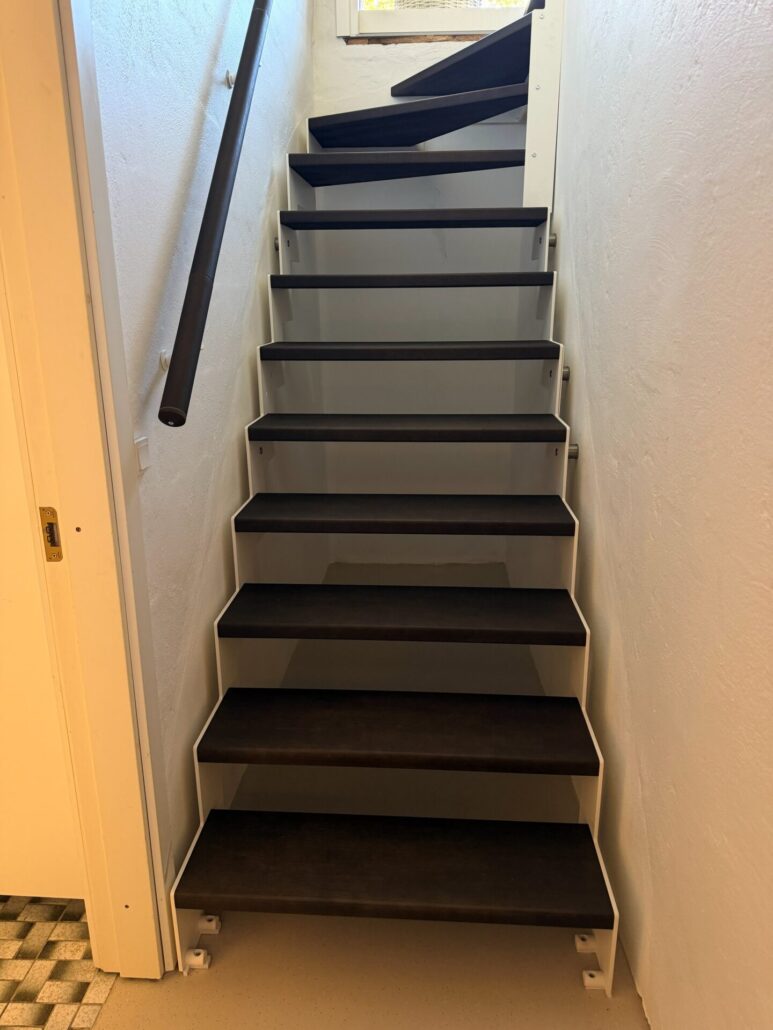

Den færdige trappe
Den færdige trappe
MONTERING KVARTSVINGSTRAPPE
Når du monterer din Dópera kvartsvingstrappe, er det vigtigt at du bruger den medleverede vejledning til montage.
Monteringshjælp til Dópera kvartsvingstrappe kan bruges som en hjælp i forbindelse med montering af kvartsvingstrappe.
Billeder og tekster i monteringshjælpen er dannet på baggrund af montage af en Dópera Kvartsvingstrappe “My Personal Design”.
Trappen i monteringshjælpen er med usynlige skruer til trinmontage. Dette er ikke gældende for alle typer af trapper.
Da der findes mange forskellige typer af kvartsvingstrapper, er det vigtig at fortælle at monteringshjælp til kvartsvingstrappe, er en generel vejledning. Derfor indeholder den ikke alle typer af trapper og indeholder ikke montage af gelænder.
God fornøjelse med montagen.
